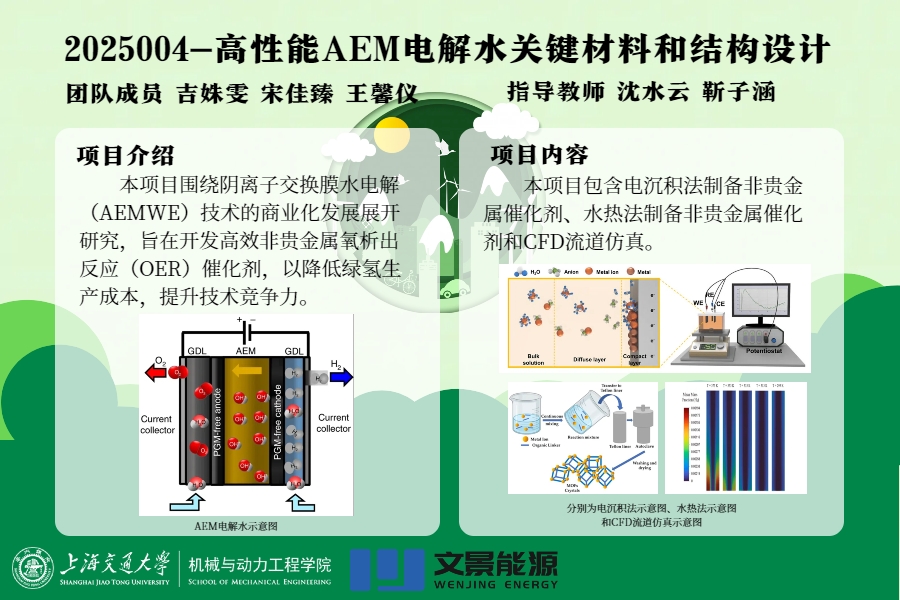

本项目聚焦于阴离子交换膜水电解（AEMWE）技术的优化与商业化应用，旨在开发高效、稳定的用于AEMWE阳极氧析出反应（OER）的非贵金属催化剂，降低绿氢制取成本。项目采用电沉积法与水热法制备Ni、Fe等多金属掺杂催化剂，构建具有非晶/晶体界面的高性能电极材料。同时结合COMSOL软件开展流道结构与热力学建模优化，提升膜电极系统的模拟精度与能效评估能力。通过工艺优化与模拟指导，选出性能最优催化剂，为AEMWE技术的大规模应用提供理论支撑与技术路径，助力氢能产业可持续发展。

本项目以降低绿氢生产成本和提升技术竞争力为核心目标，围绕AEMWE技术开展高性能非贵金属催化剂的开发与优化。通过电沉积法与水热法制备多金属掺杂催化剂，提升其活性与稳定性，降低材料与运行成本。同时，构建高精度仿真模拟模型，优化电解槽结构与操作参数，减少实验试错，提升效率。结合文献调研与现有模型分析，识别AEMWE系统中的关键问题，明确性能提升方向，力求在实现经济性、环保性与安全性的基础上，推动绿氢技术的大规模商业应用。

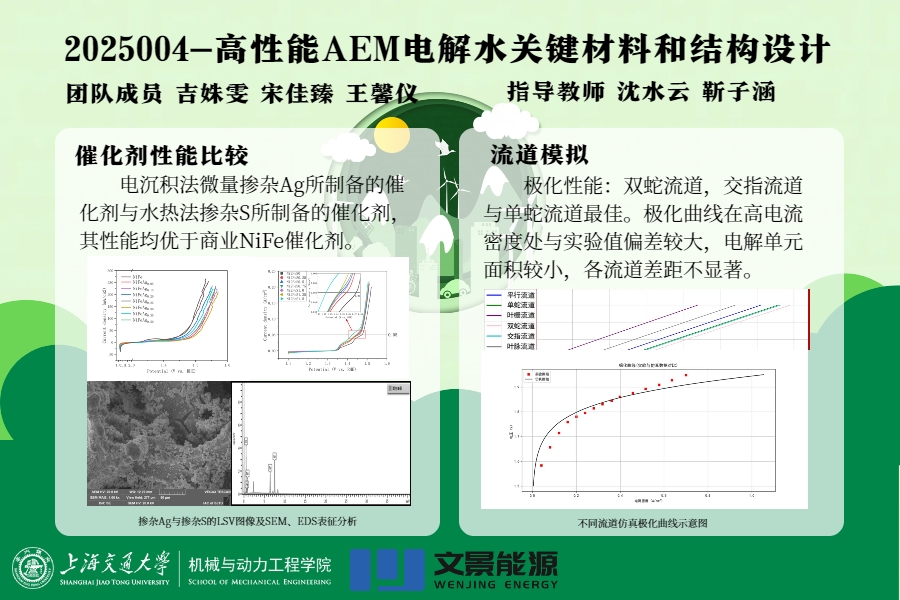

（1）采用电沉积法制备NiFeAg_0.2550mA·cm^-2下过电势为243mV，具有较高活性。100mA·cm^-2电流密度下稳定运行100h，具有良好的稳定性。SEM测试中，其具有良好的表面形貌。

（2）采用水热法制备NiFeS_1.550mA·cm^-2下过电势为193mV，活性较高。100mA·cm^-2电流密度下稳定运行100h，具有良好的稳定性。SEM测试中，其具有良好的表面形貌。

（3）通过对六种流道稳态极化性能的比较，发现两种蛇形流道与交指流道极化性能较好，通过分析流道中流速与压强分布，发现蛇形流道，叶栅形流道与叶脉流道对于气泡排出的效果最好。
